> 레일조명 & SPORT 직부 > 레일조명 > COB 레일형


COB 레일형		EL 레일등 CDM 레일형 COB 레일형 티레일[T-TRACK] MR16 레일형 POB 레일형 투광형 레일등

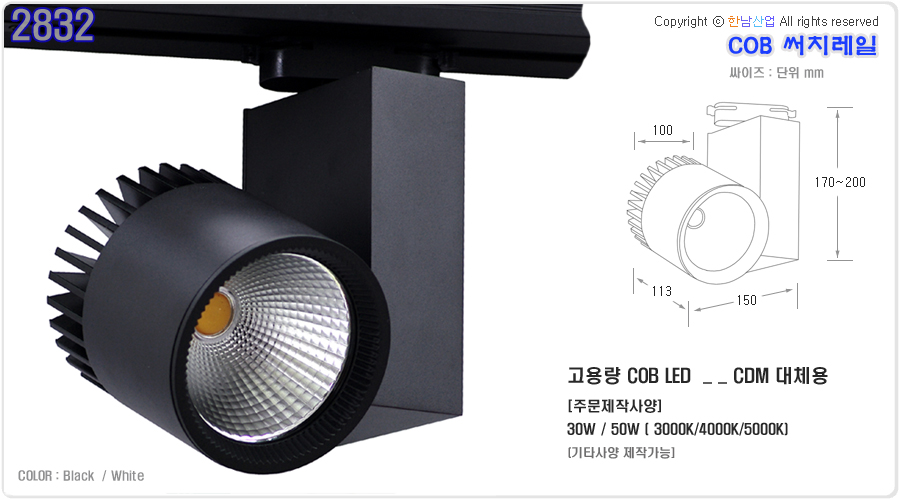

COB DC 써치레일
높은천장 밝은매장 연출!

상품규격

_3000K.4000K.5000K (상품 구분시 표기됩니다.)

상품코드

: HNK-2832-주문제작 / 196_446 (판매상품의 제품사양 관리번호 입니다.)

제조업체

: 한남산업 / 국내제조 *)비고 : A/S 및 품질보증 1년

인증정보

전기용품 안전인증 - 한국시험연구원
YH11038-12001 인증번호확인

제품색상)

제품색상 백색

제품색상 블랙

램프용량)

COB LED 30W

COB LED 50W

램프색상)

5000K 주광색[하얀색]

4000K 온백색[연한하얀색]

3000K 전구색[연한전구색]

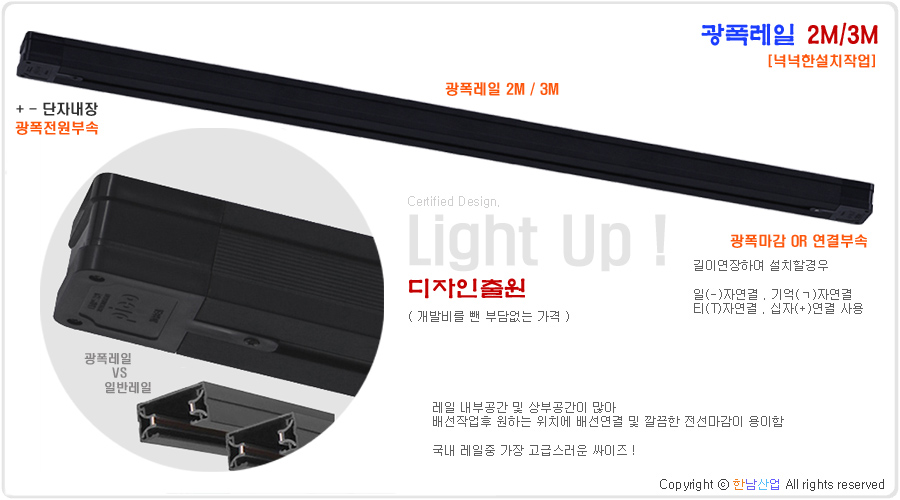

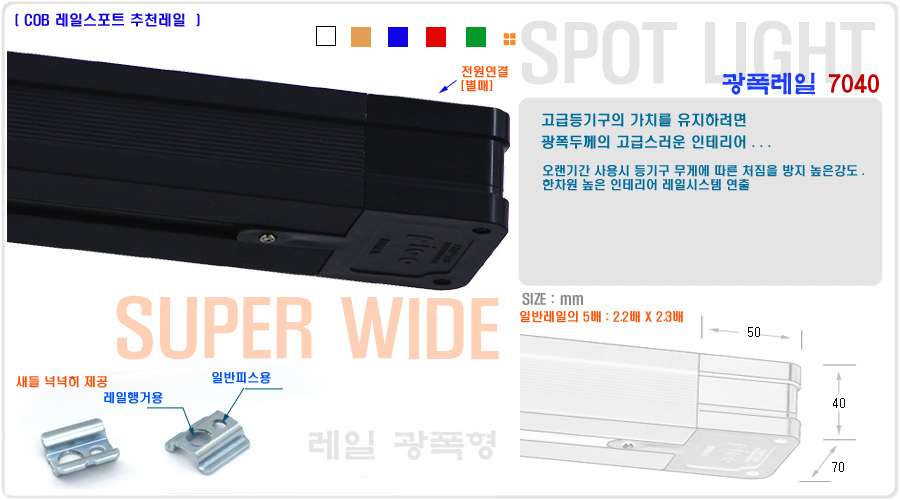

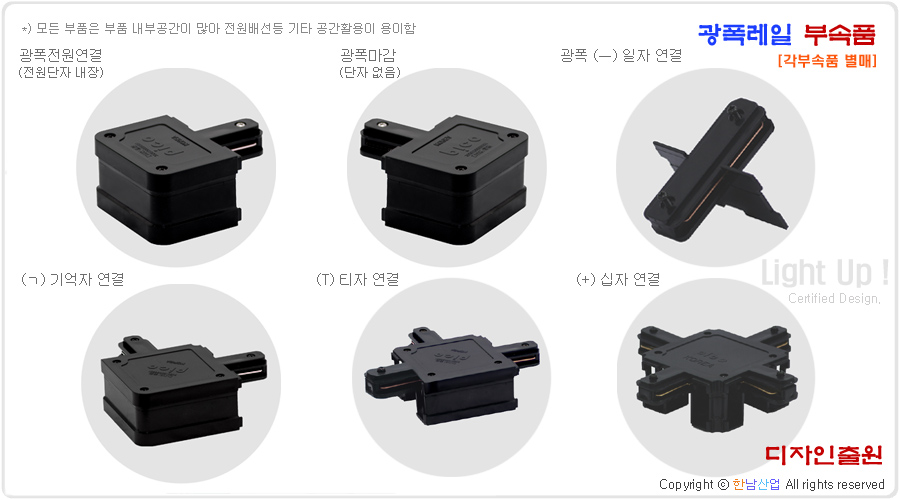

레일 용도별분류	조명레일기본제품	광폭레일기본제품	레일내려설치할경우	제조및리폼부품

레일내려설치할경우 . . .

* 높은천장 내려설치할경우 관련부품

상품안내 : 레일파이프의 경우 천정 덴조의 타입에 따라 브라켓형 앙카형 기타 갈바타공형등 천정의 설치타입에 따라 부품구성이 다름
- 앙카형) 천정마감재가 나무판재 또는 콘크리트인경우 포인트당 피스로 고정이 용이한경우 사용 (외관이 깔끔함)
- 브라켓형) 천정마감재가 얇은합판등 피스하나로 고정하기에는 약한 천정인경우 원형브라켓으로 고정
- 천정타공형) 천정마감재가 갈바로 되어있는경우 천정고정을 파이프관통후 천정후면 너트체결로 고정하는 타입.
- 천정날개고정형) 천정마감재가 얇은철판인경우 천정관통후 후면너트체결이 곤란한경우 상부 양날개브라켓으로 고정..
- 기타 다양한타입 ) 고정부의 자재에 따라 필요한 부품구성으로 발송(별도 주문가능)

상 품 명 : 레일파이프 중량_[앙카형] / HN-2669-주문제작

제 조 사 : 한남산업 / 국산(경기_수원)

레일행거 기본제공

높은천정 레일 내려설치 경우

상 품 명 : 레일파이프 중량_[브라켓형] / HN-2668-주문제작

제 조 사 : 한남산업 / 국산(경기_수원)

레일행거 기본제공

높은천정 레일 내려설치 경우

상 품 명 : 레일새들_중량[Steel-20] / HNK-2615-Korea

제 조 사 : 한남산업 / 국산(경기_수원)

전산볼트를 사용하여
높은천정 레일 내려설치 경우

상 품 명 : 레일행거_무도장[Steel-20] / HN-2960-Korea

제 조 사 : 한남산업 / 국산(경기_수원)

상 품 명 : 레일 전산볼트 3/8 [앙카형] / DB-2676-Korea

제 조 사 : 일반상품 / 국내제조

각종기구물 내려설치할 경우

기구물 부착부품 별도

상 품 명 : 양날개브라켓 3부 / DB-2675-Korea

전산볼트 상하단 고정용

철판.목재.콘크리트

COB DC 써치레일 [보충자료]

Main Parts Specification

P-No

Name

Material

Size

Process

Significance

Etc

Body

Aluminium

100 x 180 x 2t

Anodizing

Heat ettect pross ( White / Black )
*) not recycled material

B/T Case

Aluminium

100 x 180 x 2t

Anodizing

Heat ettect pross ( White / Black )
*) not recycled material

Suspension

Bearing Units

20 x 10

molding / casting

3D Space Derection

Rail Flug

ABS

35 x 25 x 55

injection molding

Dual 1t copper terminal socket
8mm Samson Bolt

Heat Exchanger

Aluminium

10 x 1t

Anodizing

Advanced Design for Heat exchanging

Bearing

Unit Joint

20x 10

Punching /polished

for protection against the looseness of flug mechanical motion
for effective rotation of track flug

* Leave other 8 parts out of view

Significance of Goods

Basic Data

Significance

Etc

Size

Setting Range ( Width : 110 / Height : 220 ~ 300 )

Mechanical

3D Space Control ( 360-degree Rotation : 1 Point / 270-degree angle control knob : 1 pair)

Durability

durable joint for repeated rotation of mecanical motion

Heat rejection

improved heat sinking design for C.O.B board

* PS) heat exchanging material is no coated and recycled material

COB LED (스포트형) Specification _ Model : SM-COB-30

Kelvin Temperature 색온도 (K)	Operational Voltage 사용전압 (V)	Luminous Flux 총광속 (lm)	Luminouse efficiency 광효율 (lm/W)	Color Rendering Index 연색성 (Ra)	Power Factor 광속유지율 (PF)	Beam Angle 확산각 (Deg)
주광색 5,700K(Cool White)	220 V / 60Hz	3,500 lm	116lm/W	Ra 82 이상	90% 이상	45 Deg
주광색 5,000K(White)	220 V / 60Hz	3,200 lm	106lm/W	Ra 83 이상	90% 이상	45 Deg
주백색 4,000K(Warm White)	220 V / 60Hz	3,100 lm	103 lm/W	Ra 85 이상	90% 이상	45 Deg
전구색 3,000K(Warm Light)	220 V / 60Hz	2,900 lm	98 lm/W	Ra 85 이상	90% 이상	45 Deg
* 비고) 싸이즈 : 길이: 36mm × 너비: 34mm x COB 지름: Ø23 / 수명 : 35,000Hr / 보증기간 1년

LED SMPS Specification _ Model : WSMP-24V-1.21-35W

Input Voltage 입력전압 (V)	Input Ampere 입력전류 (A)	Input Power 입력전력 (W)	Output Voltage 출력전압 (V)	Output Ampere 출력전류 (A)	Output Power 출력전력 (W)	ETC. 기타사항
220V / 60Hz	0.165 A	35W	24 V ~ 40 V	1.21 A	28 W ~ 47W	전자식
* 비고) 싸이즈 : 길이: 125mm × 너비: 47mm x 높이: 33mm / 수명 : 25,000Hr / 보증기간 1년

* refer to hannam design data.

COB DC 써치레일 [보충자료]

Main Parts Specification

P-No

Name

Material

Size

Process

Significance

Etc

Body

Aluminium

100 x 180 x 2t

Anodizing

Heat ettect pross ( White / Black )
*) not recycled material

B/T Case

Aluminium

100 x 180 x 2t

Anodizing

Heat ettect pross ( White / Black )
*) not recycled material

Suspension

Bearing Units

20 x 10

molding / casting

3D Space Derection

Rail Flug

ABS

35 x 25 x 55

injection molding

Dual 1t copper terminal socket
8mm Samson Bolt

Heat Exchanger

Aluminium

10 x 1t

Anodizing

Advanced Design for Heat exchanging

Bearing

Unit Joint

20x 10

Punching /polished

for protection against the looseness of flug mechanical motion
for effective rotation of track flug

* Leave other 8 parts out of view

Significance of Goods

Basic Data

Significance

Etc

Size

Setting Range ( Width : 110 / Height : 220 ~ 300 )

Mechanical

3D Space Control ( 360-degree Rotation : 1 Point / 270-degree angle control knob : 1 pair)

Durability

durable joint for repeated rotation of mecanical motion

Heat rejection

improved heat sinking design for C.O.B board

* PS) heat exchanging material is no coated and recycled material

COB LED (스포트형) Specification _ Model : SM-COB-30

Kelvin Temperature 색온도 (K)	Operational Voltage 사용전압 (V)	Luminous Flux 총광속 (lm)	Luminouse efficiency 광효율 (lm/W)	Color Rendering Index 연색성 (Ra)	Power Factor 광속유지율 (PF)	Beam Angle 확산각 (Deg)
주광색 5,700K(Cool White)	220 V / 60Hz	3,500 lm	116lm/W	Ra 82 이상	90% 이상	45 Deg
주광색 5,000K(White)	220 V / 60Hz	3,200 lm	106lm/W	Ra 83 이상	90% 이상	45 Deg
주백색 4,000K(Warm White)	220 V / 60Hz	3,100 lm	103 lm/W	Ra 85 이상	90% 이상	45 Deg
전구색 3,000K(Warm Light)	220 V / 60Hz	2,900 lm	98 lm/W	Ra 85 이상	90% 이상	45 Deg
* 비고) 싸이즈 : 길이: 36mm × 너비: 34mm x COB 지름: Ø23 / 수명 : 35,000Hr / 보증기간 1년

LED SMPS Specification _ Model : WSMP-24V-1.21-35W

Input Voltage 입력전압 (V)	Input Ampere 입력전류 (A)	Input Power 입력전력 (W)	Output Voltage 출력전압 (V)	Output Ampere 출력전류 (A)	Output Power 출력전력 (W)	ETC. 기타사항
220V / 60Hz	0.165 A	35W	24 V ~ 40 V	1.21 A	28 W ~ 47W	전자식
* 비고) 싸이즈 : 길이: 125mm × 너비: 47mm x 높이: 33mm / 수명 : 25,000Hr / 보증기간 1년

* refer to hannam design data.
