 제품색상) |
: |
제품색상 백색 |
제품색상 블랙 |
|
|
|
|
| 램프색상) |
: |
5700K 주광색[하얀색] |
5000K 주백색[연한하얀색색] |
4000K 온백색[희미한전구색] |
3000K 전구색[연한전구색] |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

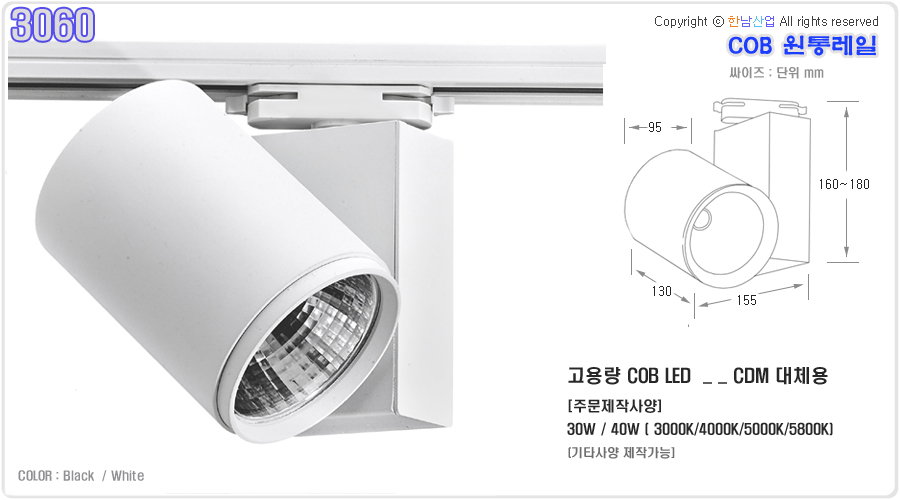

COB DC 원통레일 3060 [보충자료]
|
 |
|
| |
| 모델명 : HN-COB DC 원통레일 3060 |
| 색상 : Black / White |
| 사용램프 : COB 40W / DC SMPS 타입 |
| 재질 : 하우징(China) / COB LED(국산) / SMPS(국산) |
| |
| 참고사항 |
| 본상품의 실제모양은 자재수급 사정에 따라 상세사진과 다소(사양변경) 차이가 있을수 있으므로 참고 바랍니다 |
| 변경사항 : 안정기하우징 및 캡 ( 대략적인 모양 및 크기는 상세설명과 동일합니다) |
| 제품특징 : 주문제작 특징상 불량율이 적음 / 안정적인 COB체결 및 조립성 |
|
|
|
 Main Parts Specification
| |
|
P-No |
Name |
Material |
Size |
Process |
Significance |
Etc |
|
1 |
Body |
Aluminium |
115 x 140 x 2t |
Anodizing |
Heat ettect pross ( White / Black )
*) not recycled material |
- |
|
2 |
B/T Case |
Aluminium |
45 x 85 x 135 x 1t |
Anodizing |
Heat ettect pross ( White / Black )
*) not recycled material |
- |
|
3 |
Suspension |
Bearing Units |
20 x 10 |
molding / casting |
3D Space Derection |
- |
|
4 |
Rail Flug |
ABS |
35 x 25 x 55 |
injection molding |
Dual 1t copper terminal socket
8mm Samson Bolt |
- |
|
5 |
Heat Exchanger |
Aluminium |
100 x 35 |
Anodizing |
Advanced Design for Heat exchanging |
- |
|
6 |
Bearing |
Unit Joint |
20x 10 |
Punching /polished |
for protection against the looseness of flug mechanical motion
for effective rotation of track flug |
- |
|
|
* Leave other 8 parts out of view | | |
|
|
|
|
Significance of Goods | |
|
No |
Basic Data |
Significance |
Etc |
|
1 |
Size |
Setting Range ( Width : 165 / Height : 170 ~ 190 ) |
- |
|
2 |
Mechanical |
3D Space Control ( 360-degree Rotation : 1 Point / 270-degree angle control knob : 1 pair) |
- |
|
3 |
Durability |
durable joint for repeated rotation of mecanical motion |
- |
|
4 |
Heat rejection |
improved heat sinking design for C.O.B board |
- |
|
|
* PS) heat exchanging material is no coated and recycled material | | |
|
|
COB LED (스포트형) Specification _ Model : HN3060-COB원통-40W |
|
Kelvin Temperature
색온도 (K) |
Operational
Voltage
사용전압 (V) |
Luminous
Flux
총광속 (lm) |
Luminouse
efficiency
광효율 (lm/W) |
Color Rendering
Index
연색성 (Ra) |
Power Factor
광속유지율 (PF) |
Beam Angle
확산각 (Deg) |
|
주광색 5,700K(Cool White) |
220 V / 60Hz |
4,240 lm |
106lm/W |
Ra 82 이상 |
90% 이상 |
45 Deg |
|
주광색 5,000K(White) |
220 V / 60Hz |
4,200 lm |
105lm/W |
Ra 83 이상 |
90% 이상 |
45 Deg |
|
주백색 4,000K(Warm White) |
220 V / 60Hz |
4,150 lm |
104 lm/W |
Ra 85 이상 |
90% 이상 |
45 Deg |
|
전구색 3,000K(Warm Light) |
220 V / 60Hz |
3,950 lm |
98 lm/W |
Ra 85 이상 |
90% 이상 |
45 Deg |
|
* 비고) 싸이즈 : 길이: 36mm × 너비: 34mm x COB 지름: Ø23 / 수명 : 35,000Hr / 보증기간 1년 | | |
|
|
LED SMPS Specification _ Model : WSMP-24V-1.21-40W |
|
Input Voltage
입력전압 (V) |
Input Ampere
입력전류 (A) |
Input Power
입력전력 (W) |
Output Voltage
출력전압 (V) |
Output Ampere
출력전류 (A) |
Output Power
출력전력 (W) |
ETC.
기타사항 |
|
220V / 60Hz |
0.165 A |
40W |
24 V ~ 40 V |
1.21 A |
28 W ~ 47W |
전자식 |
|
* 비고) 싸이즈 : 길이: 125mm × 너비: 47mm x 높이: 33mm / 수명 : 25,000Hr / 보증기간 1년 | | |
|
* refer to hannam design data. | |
| |
|
|
|
|
|
|
|
|
|
COB DC 원통레일 3060 [보충자료]
|
|
|
| |
| 모델명 : HN-COB DC 원통레일 3060 |
| 색상 : Black / White |
| 사용램프 : COB 40W / DC SMPS 타입 |
| 재질 : 하우징(China) / COB LED(국산) / SMPS(국산) |
| |
| 참고사항 |
| 본상품의 실제모양은 자재수급 사정에 따라 상세사진과 다소(사양변경) 차이가 있을수 있으므로 참고 바랍니다 |
| 변경사항 : 안정기하우징 및 캡 ( 대략적인 모양 및 크기는 상세설명과 동일합니다) |
| 제품특징 : 주문제작 특징상 불량율이 적음 / 안정적인 COB체결 및 조립성 |
|
|
|
Main Parts Specification | |
|
P-No |
Name |
Material |
Size |
Process |
Significance |
Etc |
|
1 |
Body |
Aluminium |
115 x 140 x 2t |
Anodizing |
Heat ettect pross ( White / Black )
*) not recycled material |
- |
|
2 |
B/T Case |
Aluminium |
45 x 85 x 135 x 1t |
Anodizing |
Heat ettect pross ( White / Black )
*) not recycled material |
- |
|
3 |
Suspension |
Bearing Units |
20 x 10 |
molding / casting |
3D Space Derection |
- |
|
4 |
Rail Flug |
ABS |
35 x 25 x 55 |
injection molding |
Dual 1t copper terminal socket
8mm Samson Bolt |
- |
|
5 |
Heat Exchanger |
Aluminium |
100 x 35 |
Anodizing |
Advanced Design for Heat exchanging |
- |
|
6 |
Bearing |
Unit Joint |
20x 10 |
Punching /polished |
for protection against the looseness of flug mechanical motion
for effective rotation of track flug |
- |
|
|
* Leave other 8 parts out of view | | |
|
|
|
|
Significance of Goods | |
|
No |
Basic Data |
Significance |
Etc |
|
1 |
Size |
Setting Range ( Width : 165 / Height : 170 ~ 190 ) |
- |
|
2 |
Mechanical |
3D Space Control ( 360-degree Rotation : 1 Point / 270-degree angle control knob : 1 pair) |
- |
|
3 |
Durability |
durable joint for repeated rotation of mecanical motion |
- |
|
4 |
Heat rejection |
improved heat sinking design for C.O.B board |
- |
|
|
* PS) heat exchanging material is no coated and recycled material | | |
|
|
COB LED (스포트형) Specification _ Model : HN3060-COB원통-40W |
|
Kelvin Temperature
색온도 (K) |
Operational
Voltage
사용전압 (V) |
Luminous
Flux
총광속 (lm) |
Luminouse
efficiency
광효율 (lm/W) |
Color Rendering
Index
연색성 (Ra) |
Power Factor
광속유지율 (PF) |
Beam Angle
확산각 (Deg) |
|
주광색 5,700K(Cool White) |
220 V / 60Hz |
4,240 lm |
106lm/W |
Ra 82 이상 |
90% 이상 |
45 Deg |
|
주광색 5,000K(White) |
220 V / 60Hz |
4,200 lm |
105lm/W |
Ra 83 이상 |
90% 이상 |
45 Deg |
|
주백색 4,000K(Warm White) |
220 V / 60Hz |
4,150 lm |
104 lm/W |
Ra 85 이상 |
90% 이상 |
45 Deg |
|
전구색 3,000K(Warm Light) |
220 V / 60Hz |
3,950 lm |
98 lm/W |
Ra 85 이상 |
90% 이상 |
45 Deg |
|
* 비고) 싸이즈 : 길이: 36mm × 너비: 34mm x COB 지름: Ø23 / 수명 : 35,000Hr / 보증기간 1년 | | |
|
|
LED SMPS Specification _ Model : WSMP-24V-1.21-40W |
|
Input Voltage
입력전압 (V) |
Input Ampere
입력전류 (A) |
Input Power
입력전력 (W) |
Output Voltage
출력전압 (V) |
Output Ampere
출력전류 (A) |
Output Power
출력전력 (W) |
ETC.
기타사항 |
|
220V / 60Hz |
0.165 A |
40W |
24 V ~ 40 V |
1.21 A |
28 W ~ 47W |
전자식 |
|
* 비고) 싸이즈 : 길이: 125mm × 너비: 47mm x 높이: 33mm / 수명 : 25,000Hr / 보증기간 1년 | | |
|
* refer to hannam design data. | |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
